50m3淺層砂過濾器技術參數

發布時間：2022-03-12 16:55:24　人氣：

50m3淺層砂過濾器技術參數：每臺由兩個過濾罐組成，其中單個過濾罐流量25m3/h，總流量50m3/h。

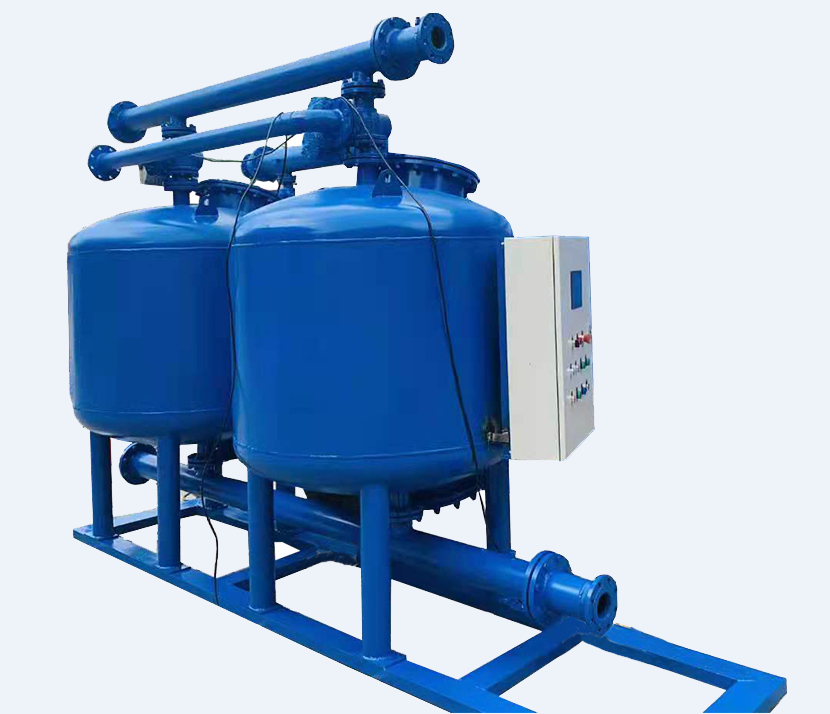

50m3淺層砂過濾器

進水水質SS≤50mg/L

出水水質： SS≤5mg/L

反洗耗水率： ≤1%

設備參數

型號	YQQSC25
罐體直徑 mm	25m3
進出水口管徑 mm	DN100
罐體材質	碳鋼
罐體防腐	噴涂環氧環氧樹脂
單臺過濾面積 m2	0.9
過濾速度 m/h	20-35
單臺處理量 m3/h	25m3/h
工作壓力 MPa	0.2-0.4
反沖洗強L/(s·m2)	8-12
單罐反洗歷時 s	60
反洗間隔時間 h	4-8
反洗控制壓差 MPa	0.08
濾料型式	石英砂
濾料粒徑 min./max. mm	0.6-1.2
濾料厚度 mm	600mm
罐體凈重 t	0.3
罐體運行重量 t	3

注：以上參數為單臺罐體，每套配兩臺罐體，總處理量50m3/h

淺層砂過濾器反洗控制方式：時間（設定的反洗周期）、壓差控制（進出水口壓力差達到設定值）、手動控制（就地手動控制進行反洗、也可配遠程控制進行反洗）。這三種控制方式可以同時存在、哪個控制方式先到達設定值、都可開啟反洗狀態。

供貨范圍

序號	名稱	規格	數量	材質	備注
1	進水總管	DN100	1根	碳鋼防腐	帶配對法蘭和緊固件
2	出水總管	DN100	1根	碳鋼防腐	帶配對法蘭和緊固件
3	排污管	DN80	1根	碳鋼防腐	帶配對法蘭和緊固件
4	濾罐筒體	φ1000mm	2個	碳鋼防腐	環氧樹脂油漆
5	布水器	布水網板	2套	碳鋼復合304
6	集水器	水帽	2套	工程塑料
7	兩位三通排污閥	電磁隔膜閥	4套
	配套電磁閥		2套
8	濾料	濾層0.6-1.2mm	1.5t	石英砂
9	壓差開關	FSD35T	1件	銅
10	壓力表	φ60	2塊
11	排氣閥		1件	銅
12	控制系統		1套		不銹鋼控制柜
	Plc	S7-200	1套		西門子
	觸摸屏	7寸	1套
13	配件		1套
